목차
1. vlan 설정 및 Inter vlan(Router 사용)
- Vlan 설정
- 테스트
- Inter vlan
- 테스트
2. 스위치 라우팅
- 라우팅 설정
- 라우팅 예시
- 테스트
3. 스위치 라우팅 및 vlan 종합 문제풀이
- 문제풀이 및 테스트
vlan 설정 및 Inter vlan
- 각 층수 별로 서브넷팅하여 IP 부여
- inter vlan전에는 같은 vlan 끼리만 통신이 가능
- 3층에 라우터를 두어 inter vlan 설정
vlan 설정
- 세팅에 주어진 대로 설정
테스트
- 5층에 있는 tech-server까지 3, 4층 스위치 존재
- 3, 4층 스위치에는 vlan20에 대한 정보가 없어 핑이 나가지 않는 것 확인

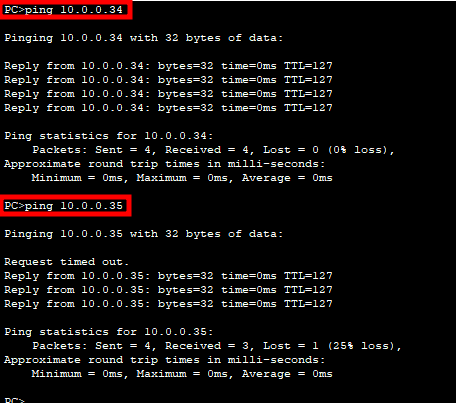

- 3, 4층 스위치에 vlan20에 대한 정보를 넣은 후 통신되는 것 확인
- 3층 스위치에 vlan30에 대한 정보를 넣은 후 통신되는 것 확인
- 서로 같은 vlan끼리만 통신이 가능하다 아직까지는..
Inter vlan
- vlan 끼리 통신
- 가상의 인터페이스로 만들어서 통신
- 트렁크모드로 구성
- 라우터 포트는 1개인데 넣어야할 GW가 6개가 존재
- 라우터에 Secondary ip를 넣을 수는 있지만 패킷 트레이서에서는 불가능

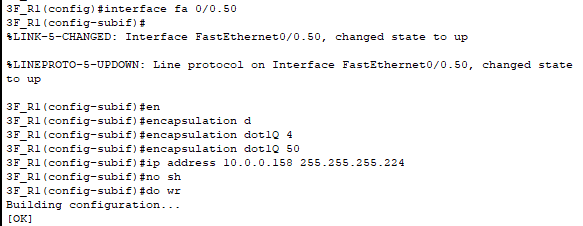

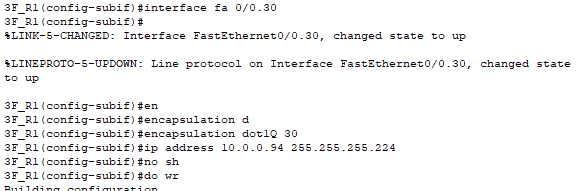

- 하위 인터페이스 모드를 사용해서 GW 삽입
- 전체 설정 모드에서 interface fastEthernet 포트.숫자(원하는 것) 으로 설정
- 보통 숫자를 vlan과 맞추는 것이 보기도 좋다
- dot1Q(IEEE802.1q)로 캡슐화 진행 후에 IP를 넣어준다
- 설정 후, 연결된 스위치에 vlan 정보들 전부 넣어준다
- 실제로는 사용하는 vlan만 넣어주는 것이 좋다
테스트
- inter vlan 설정 전과는 다르게 모든 vlan과 통신이 가능
스위치 라우팅
- 스위치 포트로 사용 x
- vlan 설정을 하지 않고, ip를 각각 부여하여 스위치 라우팅 진행
- 통신이 되려면, 스위치 포트에 GW 주소를 넣어주어야 하는데
포트마다 같은 IP를 사용하게 되기 때문에 IP충돌이 나서 사용할 수 없게 된다
- 기본적으로 모든 포트들은 vlan 1(default)에 속해 있다
- vlan 1에 GW 주소를 넣어 문제 해결
라우팅 설정
라우팅 예시
- 송신지에서 S : 1.1.1.1 / D : 1.1.1.194 이라면 목적지까지는 핑이 도달은 하게 된다
- 수신지에선 S : 1.1.1.194 / D : 1.1.1.1로 설정되게 된다
- 그러나 L3 스위치(수신지)에는 1.1.1.1에 대한 정보가 없어
핑을 돌려보내 줄 수가 없기 때문에 Request timed out이 출력되는 것이다
- 이미 한번 한 것이므로 다시한번 복습!
테스트
- 패킷 트레이서에서도 핑 테스트가 가능(!표시가 되었다는 뜻)
스위치 라우팅 및 vlan 종합 문제풀이
문제
- 각각 할당된 갯수만큼 IP낭비 없이 서브넷팅 진행
풀이
- 왼쪽 스위치 입장에선 vlan30과 vlan40에 대한 정보가 없기 때문에 라우팅 테이블에 설정
- 왼쪽 스위치와 마찬가지로, 각각의 vlan에 주어진 GW주소 삽입
- 스위치 포트를 사용하지 않고, 라우팅 테이블 설정
- 중간 스위치 입장에선 vlan10과 vlan20에 대한 정보가 없기 때문에 라우팅 테이블에 설정
- 중간 스위치와 오른쪽 스위치는 같은 vlan이므로 trunk mode 설정
- 오른쪽 스위치도 각각의 vlan에 주어진 GW주소 삽입!
테스트
- 모든 vlan끼리 통신이 가능한 것을 확인
