1. 구성에서 최적의 경로 찾기
- 1번 구성
- 장단점
- 2번 구성
- 장단점
- 3번 구성
- 장단점 및 선택 이유
최적의 경로 찾기
- 어떤 방식으로 경로를 구성하는 것이 좋을지에 대해 고민
문제
1번 구성
설정
- 지정된 포트에 맞게 vlan 부여
- fastEthernet 0/23포트는 라우티드 포트를 사용할 것이므로 no switchport 사용
- 세팅된 ip 주소를 넣어준다

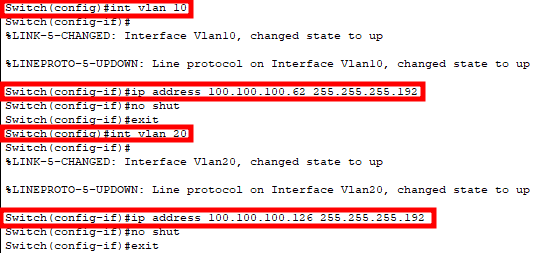

- 각각의 vlan에 vlan 별로 세팅된 GW주소를 넣는다
- 왼쪽 네트워크 입장에서 알지 못하는 중간 네트워크에 대한 정보를 라우팅 테이블에 저장
- 정적 라우팅 사용
- fastEthernet 0/23포트는 라우티드 포트를 사용할 것이므로 no switchport 사용
- 세팅된 ip 주소를 넣어준다

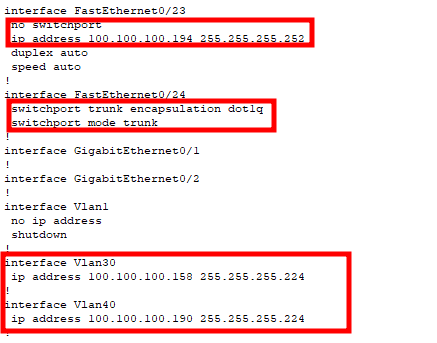

- fastEthernet 0/24포트는 오른쪽 스위치와 중간 스위치는 같은 VLAN 대역이므로, 트렁크 모드 사용

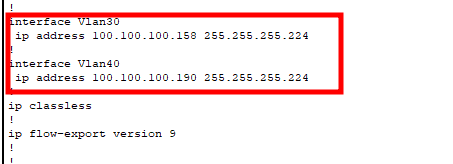

- 각각의 vlan에 vlan 별로 세팅된 GW주소를 넣는다

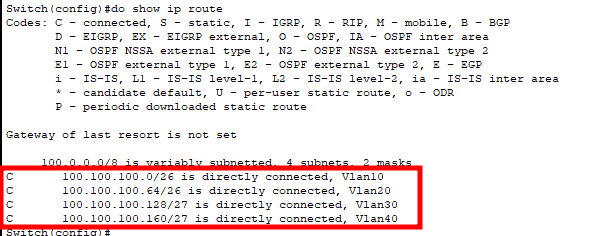

- vlan 10, 20에 대한 정보가 중간 스위치에 없기 때문에 추가해줘서 알게 만든다

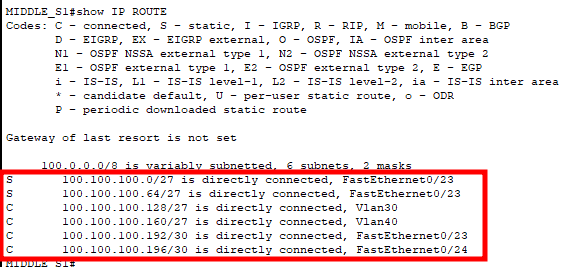

- 중간 네트워크 입장에서 알지 못하는 왼쪽 네트워크에 대한 정보를 라우팅 테이블에 저장
- 정적 라우팅 사용
- 중간 스위치에서 트렁크 모드 설정을 진행했으므로, 오른쪽에서 굳이 할 필요가 없다
1번 구성 장단점
- L3 스위치에는 라우팅이 기능이 존재하여 현재 구성에서는 정적 라우팅을 사용할 수 있음.
- 소규모 네트워크 구성에 유용
- 목적지 주소까지의 루트를 직접 설정함에 따라 관리자가 네트워크 구성을
완벽하게 이해해야 설정이 가능하다는 단점이 있지만 그 만큼 보안성이 뛰어남
- 현 구성에서는 큰 부담이 없지만, 네트워크가 대규모로 커지게 되는 경우 관리자의 부담 증가
2번 구성

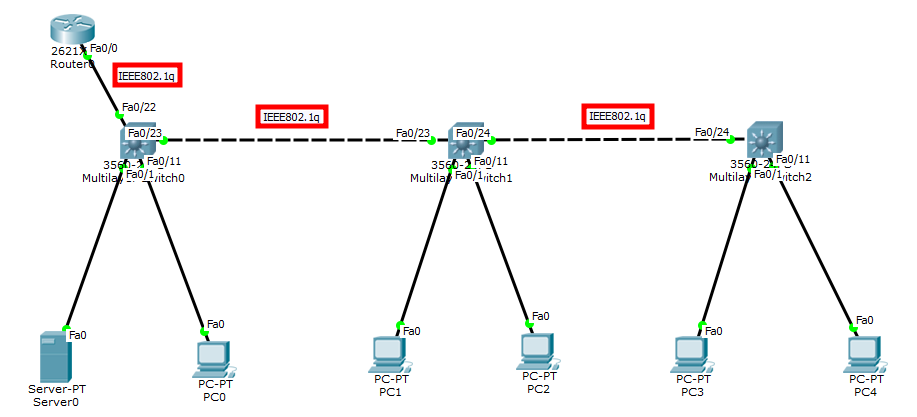

라우터를 붙인 이유
설정 - 1
- 지정된 포트에 맞게 vlan 부여
- 라우터 사용을 위해서 라우터가 연결된 포트도 트렁크 모드 설정을 해줘야 한다
- 하기 편하게 fa0/21 - 24 범위 잡아 설정을 진행
- 왼쪽 스위치와의 트렁크 모드 설정은 왼쪽 스위치에서 진행했으므로, 안해도 무방하다
- 오른쪽 스위치와의 트렁크 모드 설정을 위해 fa0/24에 트렁크 모드 설정
- 하위 인터페이스 모드 사용

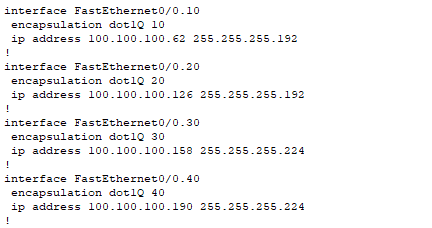

- encapsulation dot1q 방식을 사용하여 이름표를 붙여 여러개의
vlan 대역이 어느 목적지로 가야 하는지 알려준다
- 각 vlan의 gw 주소 추가
설정 - 2
- 1과 다를 것 없이 라우터의 위치만 바꿔주는 것이므로, 오른쪽 스위치에서
라우터의 포트에 트렁크 모드 설정을 진행해주면된다
설정 - 3
- 설정은 크게 다른 것은 없다
- 하지만 위 2개와는 다르게 가운데 스위치에서만 트렁크 모드 설정을 해도 통신이 가능하다
- 왼쪽, 오른쪽 스위치에 라우터를 두는 것은 2번의 트렁크 모드 설정을 해야한다
2번 구성 장단점
- 라우터를 가운데 스위치에 연결하게 되면 하나의 스위치에서만 트렁크 모드 설정 가능
- 관리자의 입장에서 설정에 편의성 증가
- 설정이 간단하기 때문에 관리자의 부담 축소
- 현 구성에서 대규모로 네트워크가 증가하는 경우에도 관리자의 부담 증가가 적음
- L3 스위치가 곧 라우터의 기능을 하는데 비싼 비용의 라우터를 놓을 이유가 없다
- 라우터를 사용하기 때문에 통신 속도면에서도 스위치 보다 느리다
3번 구성
설정
- 지정된 포트에 맞게 vlan 부여
- vlan 별로 gw주소는 넣지 않고 트렁크 모드만 설정 진행
- 오른쪽 스위치도 마찬가지로 똑같이 진행
- 스위치는 3개이지만, 마치 1개의 라우터에 설정하는 것처럼 되는 느낌이다
3번 구성 선택이유
- 가운데 L3스위치를 라우터로 사용하게 되어 설정이 더욱 간단해지게 된다
- 현 구성에서 대규모로 네트워크가 증가하는 경우에도 관리자의 부담 증가가 적음
- 라우터를 놓을 필요성이 사라지게 되어 비용적인 부분에서도 큰 감소 기대
- 통신 속도면에서도 라우터를 사용할 때보다 빠르다
