목차
1. 패킷 트레이서 기본 토폴로지 구성
- 라우터 설정
- 콘솔 설정
2. 서브넷팅 문제(1, 2, 3, 4, 5)
패킷 트레이서 기본 토폴로지
- 지난번 포스팅때처럼 서버나 PC는 간단히 IP만 설정해주면 된다
라우터 설정

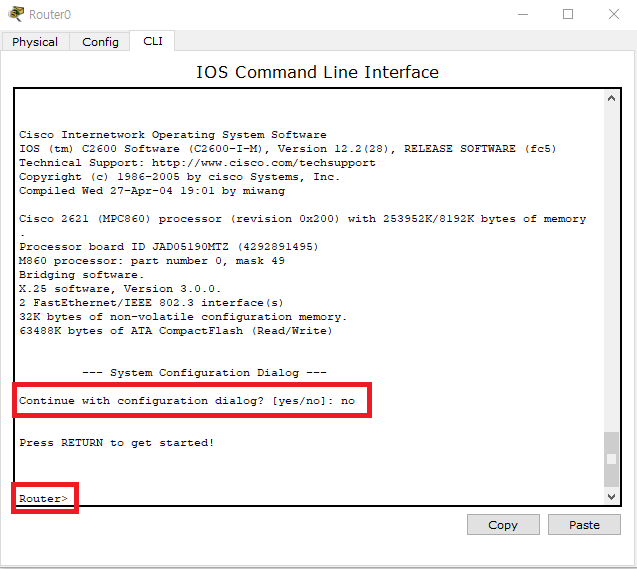

- Continue ~ dialog : 대화형식으로 CLI를 진행할 것인지 묻는 것
- 잘 사용하지 않으므로 no로 넘어가면 된다
- Router > : user 모드(일반 사용자 모드)
- ping 같은 약간의 확인작업만 가능하다
- enable : 관리자모드로 변환
- router# : privilege 모드(관리자 모드, 특권 모드)
- show run 명령으로 라우터 설정확인
- write로 저장
- configure terminal : 구성창으로 넘어가기
- router(config)# : 전역설정모드, Global Configuration Mode, 라우터 전체에 영향
- hostname Test_R1 : 이름을 Test_R1으로 변경
- enable password hello : 유저모드에서 관리자 모드 집입시 패스워드를 hello로 설정(평문)
- enable secret hello1 : 유저모드에서 관리자 모드 진입시 패스워드를 hello1로 설정(암호문)
- 평문보단 암호문이 더 우선순위에 있다
- no enable secret을 사용하면 평문암호로 접근이 가능
- show run 명령을 통해 패스워드 설정된 것 확인
- hello로 보여지던 것이 암호화되어 있는 것을 볼 수 있다
- do를 사용함으로써 관리자 모드에서만 가능한 write를 전역설정모드에서도 사용가능
- 자동완성은 지원하지 않는다
- no ip domain-lookup : 명령어 타이핑 잘못 입력 시 도메인에서 찾는 과정 생략
- ctrl+shift+6 : dns에서 찾을때 강제 종료(만약 도메인 찾을시)
- interface FastEthernet 0/0 : 해당 모듈의 포트로 접속
- 0(몇 번째 모듈) / 0(몇 번째 포트)
- router(config-if)# : 인터페이스 하위구성모드
- ip address 'ip 주소' '서브넷 마스크' 순으로 작성
- no shutdown : 꺼져 있는 상태 풀기
- 라우터는 기본적으로 받아온 패킷을 shutdown 시켜버리기 때문에
지금까지 입력한 정보가 사라지게 되므로 필수로 적어줘야한다!
콘솔 설정
- 라우터는 모니터 설정이 없으므로, 노트북이나 컴퓨터에 연결을 해야볼 수 있다
그 때 사용하는 포트가 콘솔 포트이다
- line con 0 : 콘솔설정을 위해 콘솔 포트로 접속
- password babo : 콘솔 접속시 패스워드 설정
- 제일 처음 설정해줘야한다
- login : 입력을 해줘야 패스워드 입력창이 출력됨
- exec-timeout 0 0 : 유효 세션 시간을 0분 0초로 설정하여 꺼지는 상황 방지
- 기본값은 15분 00초로 적용되어있다
- logging synchronous : 실행중 인터페이스가 활성화되거나 다운되더라도
타이핑 하던 명령어 잘리지 않게 하는 명령어
- 패킷 트레이서 상에서 콘솔은 노트북으로 이용한다
- 노트북은 RS 232 포트를 라우터는 Console 포트를 사용한다
서브넷팅 문제
문제 및 풀이 - 1
- 네트워크 대역이 1개이다
- prefix 값이 24이므로 서브넷은 255.255.255.0이다
- 네트워크가 1개 존재할 수 있으므로, 범위를 그림과 같이 지정할 수 있다
- 다른 네트워크로 나가기 위해선 라우터의 존재가 필요하다
- 비밀번호는 임의로 지정
- Fa 0/0 포트에 ip 할당 후에 no shut으로 라우터 켜기
문제 및 풀이 - 2
- 네트워크 대역이 1개이다
- prefix 값이 25이므로 서브넷은 255.255.255.128이다
- 네트워크가 2개 존재할 수 있으므로, 범위를 그림과 같이 지정할 수 있다
- 해당 네트워크의 IP가 100.100.100.0으로 첫번째 네트워크
범위안에 있으므로 그림과 같이 설정이 된다
- 라우터 연결이 잘 되어서 파란불이 들어오는 것을 볼 수 있다
문제 및 풀이 - 3
- 네트워크 대역이 1개이다
- prefix 값이 26이므로 서브넷은 255.255.255.192이다
- 네트워크가 4개 존재할 수 있으므로, 범위를 그림과 같이 지정할 수 있다
- 해당 네트워크의 IP가 50.50.50.50으로 첫번째 네트워크
범위안에 있으므로 그림과 같이 설정이 된다
- 라우터에서 바로 CLI환경이 들어가지는 것은 공부용으로 편리하게 만들어준 것이다
현업에서는 콘솔을 사용하여 접속해야 볼 수 있다
문제 및 풀이 - 4
- 네트워크 대역이 1개이다
- prefix 값이 22이므로 서브넷은 255.255.252.0이다
- 네트워크가 64개 존재할 수 있으므로, 범위를 그림과 같이 지정할 수 있다
- 해당 네트워크의 IP가 1.1.66.0으로 17번째 네트워크
범위안에 있으므로 그림과 같이 설정이 된다

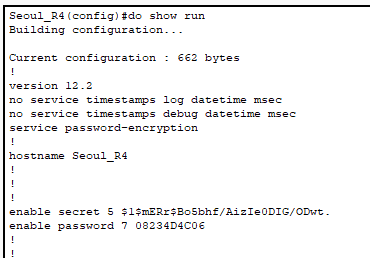

- hostname과 password가 평문까지 암호화된 것을 확인할 수 있다
- Fa 0/0 포트의 ip 설정값과 no ip domain-lookup 명령이 적용된 것을 확인할 수 있다
- console 설정값을 확인할 수 있다
문제 및 풀이 - 5
- 다음 포스팅에 좀 더 세세하게 다뤄보겠다
- 네트워크 대역이 3개이다
- 3개로 나눌 수 있는 네트워크 대역은 없으므로 4개로 나누는 것을 생각할 수 있다
- 하지만, 왼쪽 네트워크 대역의 호스트 수가 62명이므로,
4개로 나누게 되면 쓸 수 있는 IP 대역에서 62명+라우터까지 쓰는 것이 불가능하다
- 그래서 먼저 2개로 나누어 반을 왼쪽 네트워크 대역에 주고
나머지 반을 2개의 네트워크 대역에서 나누는 방식을 택했다
- 2개로 나뉘게 되면 서브넷 마스크가 255.255.255.128이 된다
- 255.255.255.128에서 또 반을 나누기 때문에 255.255.255.192가 된다
- 진행하게되면 그림과 같이 네트워크 설정이 된다
- se 0/0 포트에 ip 각각 할당
- 라우팅 테이블에 학습시킬 목적지 네트워크 주소와 경로정보를 입력
- ip route '목적지 IP' '해당 서브넷마스크' '넘겨줄 라우터 IP'

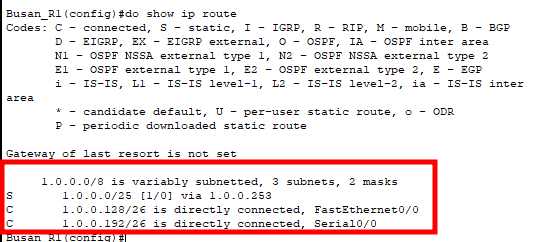

- show ip route를 통해 라우팅 테이블을 확인할 수 있다
- 경로 학습이 제대로 되었는지 확인이 가능
